NDK溫補晶振,NT2016SA-16.384MHz-NSC5318A,6G無線模塊晶振

頻率：16.384MHz

尺寸：2.0x1.6mm

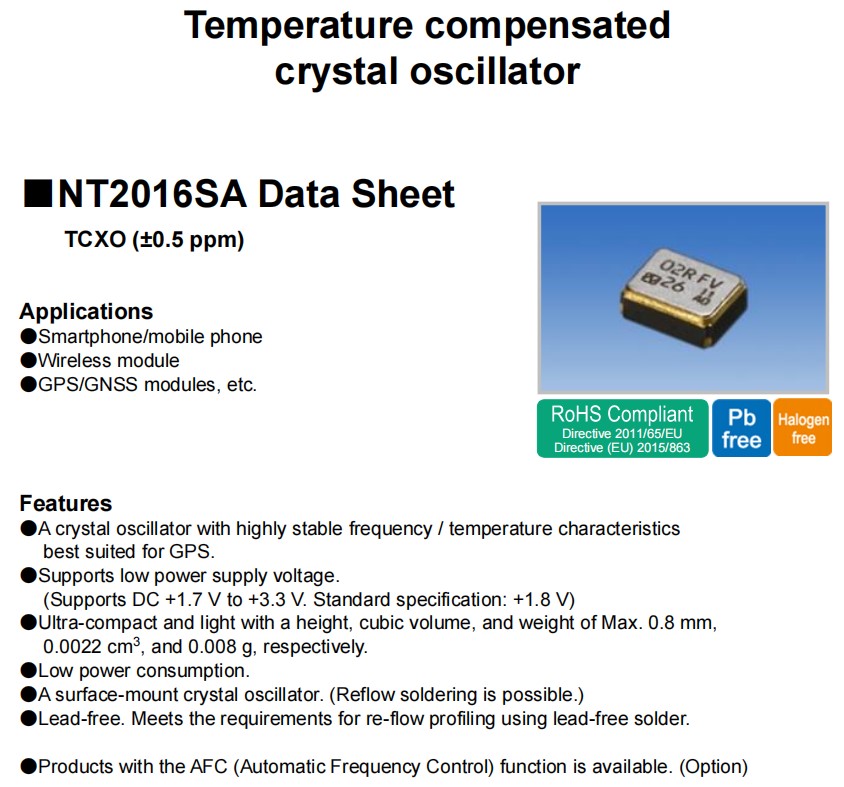

NDK溫補晶振,NT2016SA-16.384MHz-NSC5318A,6G無線模塊晶振，日本進口晶振，NDK晶振，型號NT2016SA，編碼為：NT2016SA-16.384MHz-NSC5318A，頻率為：16.384MHz，小體積晶振尺寸：2.0x1.6mm，四腳貼片晶振，TCXO溫補晶體振蕩器，石英晶振，有源貼片晶振，無鉛環保晶振，工作溫度范圍：-30℃至+85℃。是一種具有高度穩定的頻率/溫度特性的晶體振蕩器，最適合用于GPS。支持低電源電壓。（支持直流+1.7V至+3.3V。標準規格： +1.8V），超緊湊型，重量輕，高度，立方體積，重量最大。分別為0.8mm、0.0022 cm3和0.008 g。低功耗，是一個表面安裝的晶體振蕩器。（有可能進行回流焊。），滿足使用無鉛焊料進行再流分析的要求。產品具有AFC（自動頻率控制）功能。（可選項）。NT2016SA 貼片晶振具有超小型，輕薄型，低抖動，低功耗，低相位噪聲，低電源電壓，低耗能，低損耗，低電平等特點。應用于移動通訊設備，無線網絡，藍牙模塊，智能手機/移動電話，無線模塊，GPS/GNSS模塊等。

訂購熱線：0755-27876201

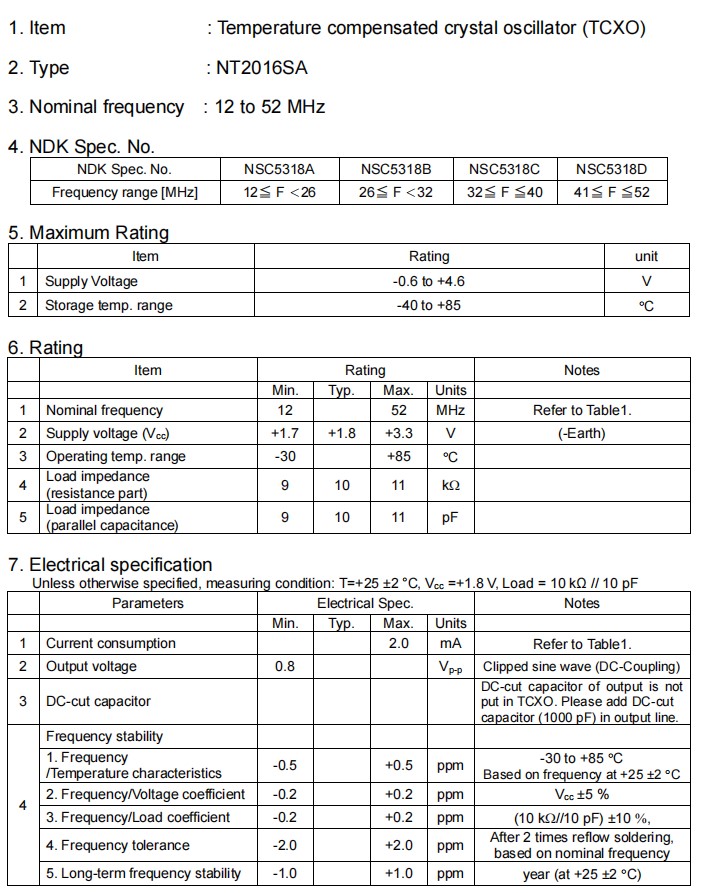

NDK溫補晶振,NT2016SA-16.384MHz-NSC5318A,6G無線模塊晶振,參數表

Item	Symbol	NT2016SA				Unit
Nominal frequency range	fnom	12 ≦ F < 26	26 ≦ F < 32	32 ≦ F ≦ 40	41 ≦ F ≦ 52	MHz
Package size (L×W×H)	-	2.0×1.6×0.8				mm
Supply voltage	VCC	+1.8 (Supports DC+1.7 to +3.3)				V
Output specification	-	Clipped Sine Wave				-
Output load condition	-	10 kΩ//10 pF				-
Current consumption	ICC	Max. 1.5	Max. 1.5	Max. 1.7	Max. 2.0	mA
Storage temperature range	Tstr	-40 to +85				℃
Operating temperature range	Topr	-30 to +85				℃
Frequency/voltage coefficient	Δf/f	Max. ±0.2				ppm
Frequency/load coefficient	Δf/f	Max. ±0.2				ppm
Frequency tolerance	Δf/fnom	Max. ±2.0				ppm
Frequency temperature characteristics	Δf/f	Max. ±0.5				ppm
Long-term frequency stability	Δf/f	Max. ±1.0				ppm/year
Output voltage	-	Min. 0.8				Vp-p
Specification number	-	NSC5318A	NSC5318B	NSC5318C	NSC5318D	-

NDK溫補晶振,NT2016SA-16.384MHz-NSC5318A,6G無線模塊晶振,尺寸圖

NDK溫補晶振,NT2016SA-16.384MHz-NSC5318A,6G無線模塊晶振

晶振是電子產品都得依賴的一款電子器件,它是通常應用到一些電子產品當中。削波正弦波形是TCXO晶振最受歡迎的輸出選項，這是為什么呢，主要原因有兩點，其一是低功耗，改善了熱特性以及更好的老化和頻率穩定性能，其二則是比CMOS輸出更好的相位噪聲性能，也就是說石英晶振在采用削波正玄波作為輸出方式之后會減少諧波分量的數量，使得晶振產品具備低相位噪聲的性能。

型號	貼片石英晶振	標稱頻率MHz	包裝尺寸	工作溫度范圍	輸出波
NT2016SA	TCXO(±0.5 ppm)	16.368MHz	2.0x1.6x0.8	-30~+85	Clipped Sine
NT2016SA	TCXO(±0.5 ppm)	16.369MHz	2.0x1.6x0.8	-30~+85	Clipped Sine
NT2016SA	TCXO(±0.5 ppm)	16.384MHz	2.0x1.6x0.8	-30~+85	Clipped Sine
NT2016SA	TCXO(±0.5 ppm)	19.2MHz	2.0x1.6x0.8	-30~+85	Clipped Sine
NT2016SA	TCXO(±0.5 ppm)	20MHz	2.0x1.6x0.8	-30~+85	Clipped Sine
NT2016SA	TCXO(±0.5 ppm)	25MHz	2.0x1.6x0.8	-30~+85	Clipped Sine
NT2016SA	TCXO(±0.5 ppm)	26MHz	2.0x1.6x0.8	-30~+85	Clipped Sine
NT2016SA	TCXO(±0.5 ppm)	32MHz	2.0x1.6x0.8	-30~+85	Clipped Sine
NT2016SA	TCXO(±0.5 ppm)	38.4MHz	2.0x1.6x0.8	-30~+85	Clipped Sine
NT2016SA	TCXO(±0.5 ppm)	40MHz	2.0x1.6x0.8	-30~+85	Clipped Sine
NT2016SA	TCXO(±0.5 ppm)	48MHz	2.0x1.6x0.8	-30~+85	Clipped Sine
NT2016SA	TCXO(±0.5 ppm)	50MHz	2.0x1.6x0.8	-30~+85	Clipped Sine
NT2016SA	TCXO(±0.5 ppm)	52MHz	2.0x1.6x0.8	-30~+85	Clipped Sine
NT2016SA	TCXO(±2.0 ppm)	16.368MHz	2.0x1.6x0.8	-30~+85	Clipped Sine
NT2016SA	TCXO(±2.0 ppm)	16.369MHz	2.0x1.6x0.8	-30~+85	Clipped Sine
NT2016SA	TCXO(±2.0 ppm)	16.384MHz	2.0x1.6x0.8	-30~+85	Clipped Sine
NT2016SA	TCXO(±2.0 ppm)	19.2MHz	2.0x1.6x0.8	-30~+85	Clipped Sine
NT2016SA	TCXO(±2.0 ppm)	20MHz	2.0x1.6x0.8	-30~+85	Clipped Sine
NT2016SA	TCXO(±2.0 ppm)	25MHz	2.0x1.6x0.8	-30~+85	Clipped Sine
NT2016SA	TCXO(±2.0 ppm)	26MHz	2.0x1.6x0.8	-30~+85	Clipped Sine
NT2016SA	TCXO(±2.0 ppm)	32MHz	2.0x1.6x0.8	-30~+85	Clipped Sine
NT2016SA	TCXO(±2.0 ppm)	38.4MHz	2.0x1.6x0.8	-30~+85	Clipped Sine
NT2016SA	TCXO(±2.0 ppm)	40MHz	2.0x1.6x0.8	-30~+85	Clipped Sine
NT2016SA	TCXO(±2.0 ppm)	48MHz	2.0x1.6x0.8	-30~+85	有源晶振
NT2016SA	TCXO(±2.0 ppm)	50MHz	2.0x1.6x0.8	-30~+85	Clipped Sine
NT2016SA	TCXO(±2.0 ppm)	52MHz	2.0x1.6x0.8	-30~+85	Clipped Sine
NT2016SA	TCXO(±0.5 ppm) Automotive	16.368MHz	2.0x1.6x0.8	-30~+85	Clipped Sine
NT2016SA	TCXO(±0.5 ppm) Automotive	16.369MHz	2.0x1.6x0.8	-30~+85	Clipped Sine
NT2016SA	TCXO(±0.5 ppm) Automotive	16.384MHz	2.0x1.6x0.8	-30~+85	Clipped Sine
NT2016SA	TCXO(±0.5 ppm) Automotive	19.2MHz	2.0x1.6x0.8	-30~+85	Clipped Sine
NT2016SA	TCXO(±0.5 ppm) Automotive	20MHz	2.0x1.6x0.8	-30~+85	Clipped Sine
NT2016SA	TCXO(±0.5 ppm) Automotive	25MHz	2.0x1.6x0.8	-30~+85	Clipped Sine
NT2016SA	TCXO(±0.5 ppm) Automotive	26MHz	2.0x1.6x0.8	-30~+85	Clipped Sine
NT2016SA	TCXO(±0.5 ppm) Automotive	32MHz	2.0x1.6x0.8	-30~+85	Clipped Sine
NT2016SA	TCXO(±0.5 ppm) Automotive	38.4MHz	2.0x1.6x0.8	-30~+85	Clipped Sine
NT2016SA	TCXO(±0.5 ppm) Automotive	40MHz	2.0x1.6x0.8	-30~+85	Clipped Sine
NT2016SA	TCXO(±0.5 ppm) Automotive	48MHz	2.0x1.6x0.8	-30~+85	Clipped Sine
NT2016SA	TCXO(±0.5 ppm) Automotive	50MHz	2.0x1.6x0.8	-30~+85	Clipped Sine
NT2016SA	TCXO(±0.5 ppm) Automotive	52MHz	2.0x1.6x0.8	-30~+85	Clipped Sine
NT2016SA	TCXO(±2.0 ppm) Automotive	16.368MHz	2.0x1.6x0.8	-30~+85	Clipped Sine
NT2016SA	TCXO(±2.0 ppm) Automotive	16.369MHz	2.0x1.6x0.8	-30~+85	Clipped Sine
NT2016SA	TCXO(±2.0 ppm) Automotive	16.384MHz	2.0x1.6x0.8	-30~+85	Clipped Sine
NT2016SA	TCXO(±2.0 ppm) Automotive	19.2MHz	2.0x1.6x0.8	-30~+85	Clipped Sine
NT2016SA	TCXO(±2.0 ppm) Automotive	20MHz	2.0x1.6x0.8	-30~+85	Clipped Sine
NT2016SA	TCXO(±2.0 ppm) Automotive	25MHz	2.0x1.6x0.8	-30~+85	Clipped Sine
NT2016SA	TCXO(±2.0 ppm) Automotive	26MHz	2.0x1.6x0.8	-30~+85	Clipped Sine
NT2016SA	TCXO(±2.0 ppm) Automotive	32MHz	2.0x1.6x0.8	-30~+85	Clipped Sine
NT2016SA	TCXO(±2.0 ppm) Automotive	38.4MHz	2.0x1.6x0.8	-30~+85	Clipped Sine
NT2016SA	TCXO(±2.0 ppm) Automotive	40MHz	2.0x1.6x0.8	-30~+85	Clipped Sine
NT2016SA	TCXO(±2.0 ppm) Automotive	48MHz	2.0x1.6x0.8	-30~+85	Clipped Sine
NT2016SA	TCXO(±2.0 ppm) Automotive	50MHz	2.0x1.6x0.8	-30~+85	Clipped Sine
NT2016SA	TCXO(±2.0 ppm) Automotive	52MHz	2.0x1.6x0.8	-30~+85	Clipped Sine
