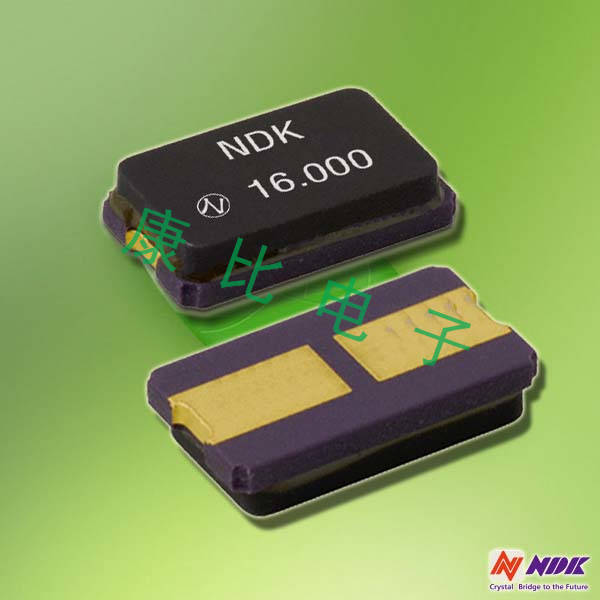

NDK晶振,NX8045GE晶振,8045晶振

頻率：4~8mhz

尺寸：8.0*4.5*2.0mm

NDK晶振,NX8045GE晶振,8045晶振,車載用小型表面封裝晶體諧振器.可對應低頻（4～ 8MHz）.小型SMD封裝 (8.0×4.5×2.0mm)具有耐熱、耐振、耐撞擊等優良的耐環境特性.高的耐焊接開裂性能使其封裝在玻璃環氧樹脂基板上，可實現3000個熱循環.可對應工作溫度范圍-40～+150°C.符合無鉛焊接的回流焊曲線特性.符合AEC-Q200標準.

訂購熱線：0755-27876201

日本電波工業株式會社作為晶體元器件的專業生產廠家，以“通過對客戶的服務，為社會繁榮和世界和平作出貢獻”的創業理念為基礎于1948年成立。

現在我們作為提供電子業必不可少的，在豐富用途被廣泛使用的晶體元器件產品以及應用。

貼片晶振,超薄型石英晶體諧振器,特別適用于有目前高速發展的高端電子數碼產品,因為晶振本身小型化需求的市場領域,小型?薄型是對應陶瓷諧振器（偏差大）和普通的石英晶體諧振器（偏差小）的中間領域的一種性價比較出色的產品.產品廣泛用于筆記本電腦,無線電話,衛星導航HDD,SSD,USB,Blu-ray等用途,符合無鉛焊接的高溫回流焊曲線特性.

NDK晶振規格	單位	NX8045GE晶振頻率范圍	石英晶振基本條件
額定頻率	f_nom	4~8MHz	標準頻率
儲存溫度	T_stg	-40°C ～ +85°C/-40°C ～ +125°C	裸存
工作溫度	T_use	-40°C ～ +85°C/-10°C ～ +70°C	標準溫度
頻率公差	f_— l	±50 × 10-6	+25°C 對于超出標準的規格說明,請聯系我們以便獲取相關的信息,http://www.tianrenmaoju.cn
頻率溫度特征	f_tem	±150°C× 10-6	超出標準的規格請聯系我們.
負載電容	CL	（標準8PF）	超出標準說明,請聯系我們.
等效串聯電阻(ESR)	R1	Max. 150	Max. 150
頻率老化	f_age	Max. ±10×10-6/year *1	+25°C,第一年

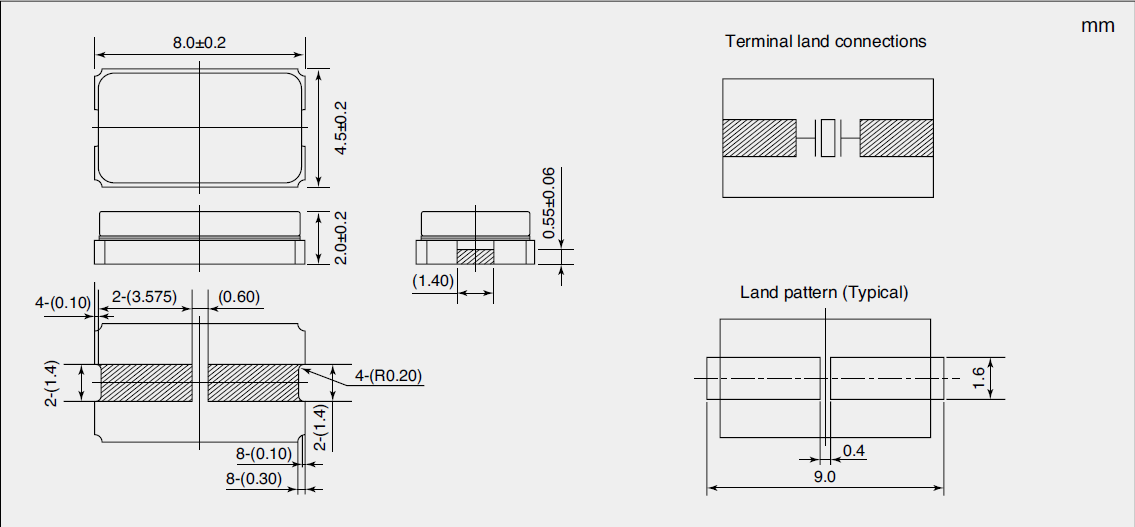

NX8045GE-8.0_4.5

1：輻射
將貼片晶振暴露于輻射環境會導致產品性能受到損害,因此應避免陽光長時間的照射。
2：化學制劑 / pH值環境
請勿在PH值范圍可能導致腐蝕或溶解石英晶振或包裝材料的環境下使用或儲藏這些產品。
3：外加電壓
如果過大的激勵電力對無源晶振外加電壓,有可能導致特性老化或損壞,因此請在宣傳冊,規格書中規定的范圍使用。讓無源晶振振蕩的電路寬裕度大致為負性阻抗值,本公司推薦此負性阻抗為諧振器串聯電阻規格值的5倍以上。若是車載和安全設備,則推薦10倍以上。
4：鹵化合物
請勿在鹵素氣體環境下使用晶振。即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕。同時,請勿使用任何會釋放出鹵素氣體的樹脂。
5：靜電
過高的靜電可能會損壞貼片晶振,請注意抗靜電條件。請為容器和封裝材料選擇導電材料。在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作.NDK晶振,NX8045GE晶振,表面封裝晶體諧振器.
